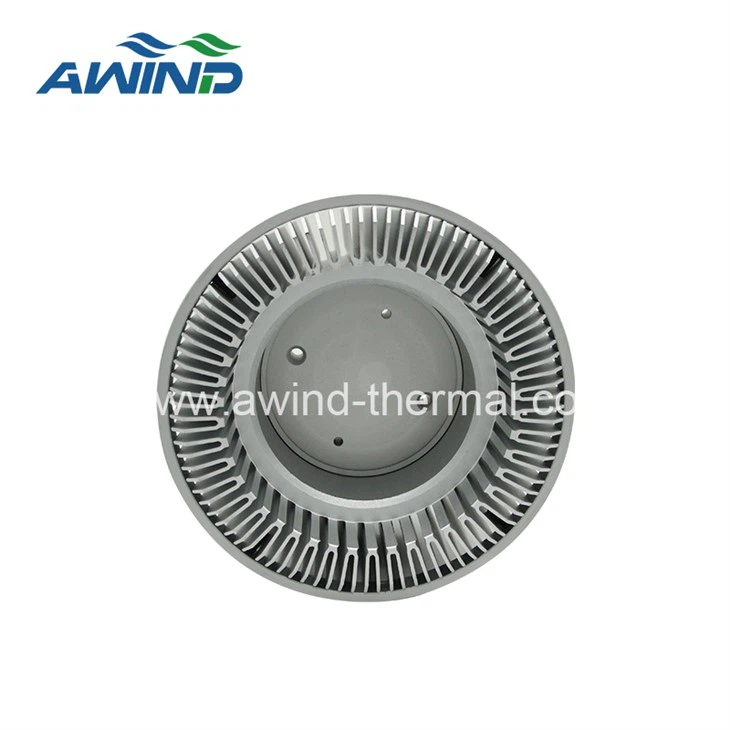

Radiator rotund din aluminiu extrudat pentru led
Dimensiune | Personalizat | Proces | extrudare |
Material | AL6061 | Termina | Anodizat negru |
Model | / | Aplicație | LED |
Echipament și capacitate
Echipamente de producție | Unitate |
Mașină de ștanțat 160T-60T | 13 |
Mașină de ștanțat de mare viteză | 5 |
Mașină de presat 300T | 2 |
Mașină cu aripioare Skive | 5 |
Mașină de modelat automat | 3 |
Linie de lipit | 2 |
Linie de asamblare | 3 |
Mașină CNC | 20 |
Mașină de testare a rezistenței termice | 3 |
CMM (măsurare 3D) | 1 |
Măsurarea proiecției | 1 |
Masina de testare a scurgerilor | 1 |
Produs | Capacitate |
Radiator | 1KK/M |
Radiator cu aripioare Skive | 60K/M |
Radiator cu aripioare lipite | 10K/M |
Radiator cu aripioare pliate | 50K/M |
Radiator cu aripioare stivuite | 20K/M |
Modul termic | 2KK/M |
Modul termic al camerei de vapori | 100K/M |
Placă rece din tub de cupru | 5K/M |
Placă rece cu micro aripioare | 50K/M |
Placă rece FSW | 1K/M |
Design termic
Input de proiectare
Metoda de răcire: convecție forțată
Temp ambiental. Ta: 25 de grade
Pierdere în wați CPU: 135 W
Dimensiuni CPU: 38mm*38mm
Temperatura maxima: 70 de grade
Dimensiuni radiator: 104*70*25.5mm (L*W*H)
Ventilator: 10CFM
Soluție: structura și procesul radiatorului
1. Structură (bază AL + aripioară cu fermoar AL + bloc Cu)
Bază: 70*104*4,5 mm (AL6063-T5)
Aripioare: 25,5*104*0,25mm*40 buc (AL-1100)
HP: D=6mm*2buc
Bloc Cu: 38*18*1mm
2. Proces
Proces: lipire
Finisare: Ni-placare
Ambalare și transport
Plată:
1. Eșantion și mai puține comenzi, 100% plată în avans.
2. Producție în masă, plăți în avans 50% depozit, soldul 50% înainte de expediere.
Livrare și livrare:
1. Produsele sunt expediate prin DHL, UPS, FedEx și EMS pentru mostre sau comenzi mici.
2. Putem oferi transport maritim sau aerian sau agenție de transport maritim
3. Orice taxe sau taxe de import sunt responsabilitatea cumpărătorului
